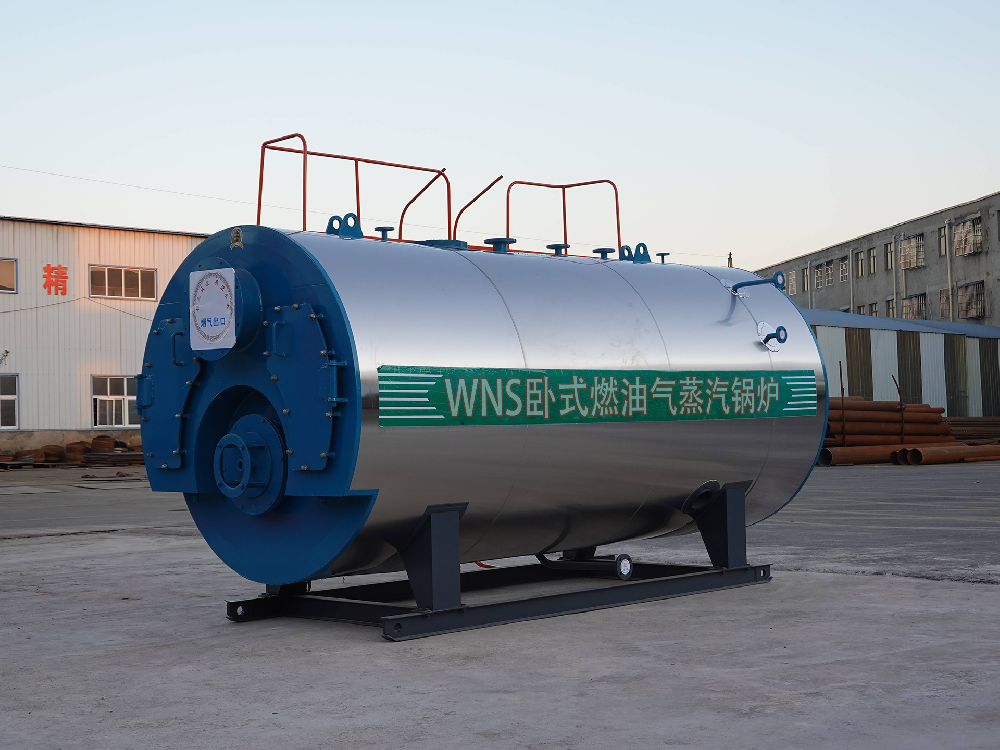

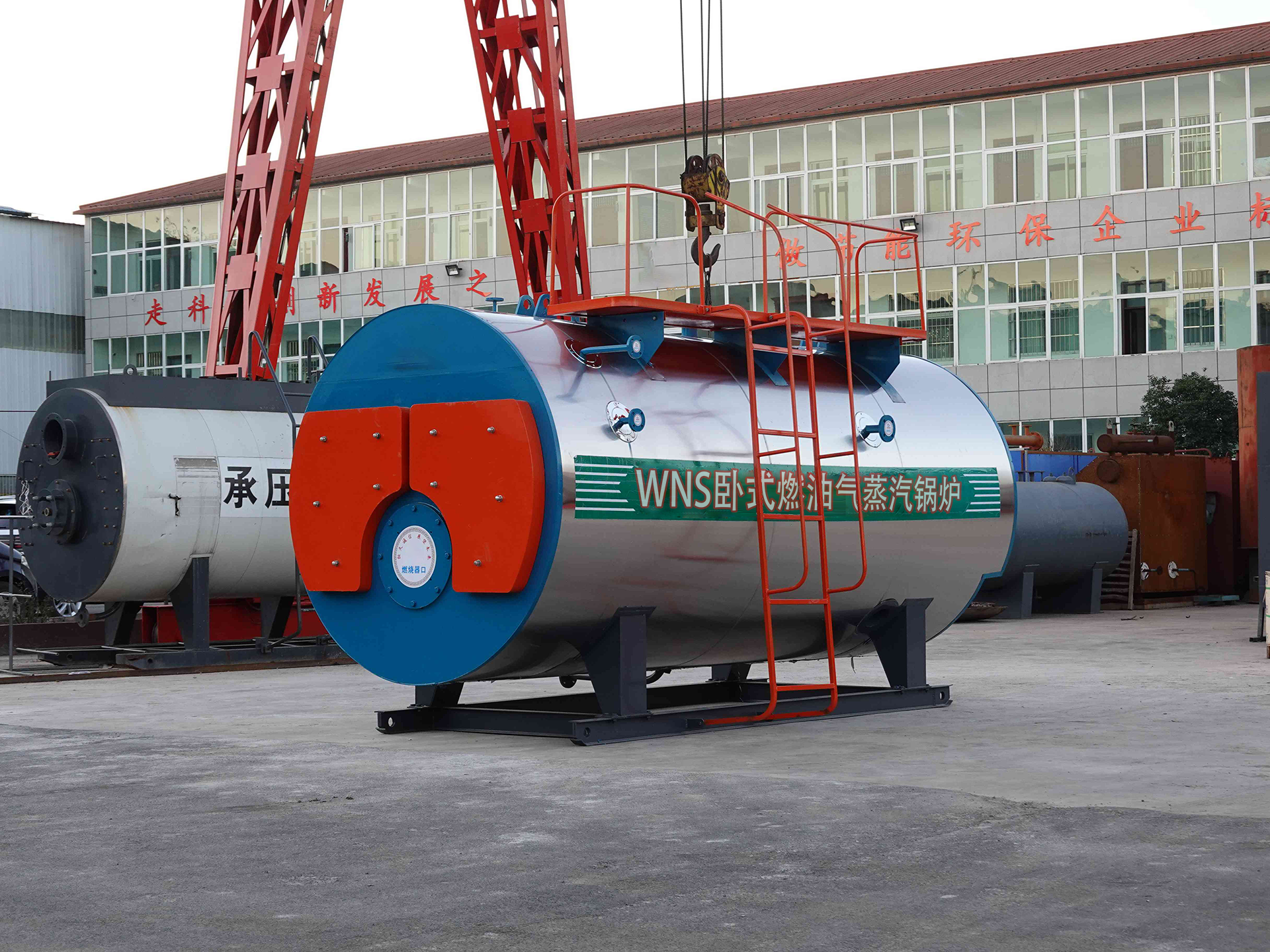

WNS 型燃油燃气蒸汽锅炉采用卧式内燃三回程结构形式，燃烧方式采用微正压室燃。锅炉本体由锅筒、波纹—平直组合炉胆、回燃室、和螺纹烟管组成。燃料在燃烧器内与空气混合后被电子点火棒点燃，喷入炉胆中燃烧，高温烟气由回燃室进入对流烟管，经出烟口进入节能器，达到排烟温度要求，最后由烟囱排入大气。

WNS 型燃油燃气蒸汽锅炉结构特点：

(1)燃烧器采用位于前部布置的三回程结构，火焰在炉膛内微正压燃烧，强化了传热，从而减少了对流受热面积，烟气流动阻力小，运行电耗低，可节约运行费用。

(2)锅炉采用离心玻璃棉作为保温材料，其保温性能好，重量轻，散热损失少。

(3)整个锅炉系统安全可靠，给水直接进入锅炉进水管，装有安全阀及压力控制器，使锅炉始终出在安全高效的运行状态之中。

(4)环保效果显著：烟尘排放浓度≤50mg/Nm3.格林曼黑度为 I 级，噪音≤60 分贝。

(5)烟气节能器采用圆形常压节能冷凝器，常压使用安全可靠，节能器与软水箱相连，中间有热水循环泵不间断循环，可以降低排烟温度提高锅炉热效率。
